ファスナーシール ダイスタット DS-1

カタログ商品検索番号:12893
ファスナーシール ダイスタット DS-1

ボルト頭部の固定用シール(ガスケット)です。自動調心型、自封型のシールです。ゴムとリテーナとは機械的に結合されています。インチサイズ用および高圧用もあります。「DS-1」は、ゴム材料がニトリルゴム、リテーナ材料が軟鋼のタイプです。


三菱電線工業株式会社

商品の特徴

  • 締め付け力が小さくて漏れがゼロ。
  • 高圧まで使用可能。
  • 溝加工が不要。
  • 密封面の精密仕上げが不要。(ただし、円周方向の筋目に加工されていること。)
  • 寿命が長い。
  • 装着及び取り外しが容易。
  • 装着後のシールの確認ができる。
  • ねじ位置調整程度のしゅう動をさせても密封ができる。

ご注意

大型商品の個人のお客様宛発送不可について

  • サイズや重さがヤマト宅急便の取扱いサイズを超える大型商品については、従来福山通運にて発送しておりましたが、2017年4月1日より福山通運に個人宛の荷物(法人内の担当者宛は除く)を引き受けていただくことができなくなりました。
    従いまして、大型商品が個人のお客様宛発送となる場合、ご注文をお受けすることができません。
    お客様にはご迷惑をおかけしますが、ご理解とご協力をよろしくお願いいたします。

類似商品

商品の用途

耐油

商品一覧

一覧形式で商品サイズと価格を見る
明記のない場合の単位はミリメートル
商品コード型番長さ (mm)内径 (mm)外径 (mm)納期目安価格(税込)
12893-0011-9DS-1-31 2.85 7.8
7~10 営業日
(100個セット)¥12,745
12893-0001-1DS-1-31 2.85 7.8
7~10 営業日
(200個セット)¥23,869
12893-0012-7DS-1-41.3 3.85 10.2
7~10 営業日
(100個セット)¥14,275
12893-0002-0DS-1-41.3 3.85 10.2
7~10 営業日
(200個セット)¥26,930
12893-0013-5DS-1-51.3 4.85 12.5
7~10 営業日
(100個セット)¥15,806
12893-0003-8DS-1-51.3 4.85 12.5
7~10 営業日
(200個セット)¥29,992
12893-0014-3DS-1-61.3 5.85 14
7~10 営業日
(100個セット)¥16,316
12893-0004-6DS-1-61.3 5.85 14
7~10 営業日
(200個セット)¥31,013
12893-0015-1DS-1-81.3 7.8 17.5
7~10 営業日
(100個セット)¥17,848
12893-0005-4DS-1-81.3 7.8 17.5
7~10 営業日
(200個セット)¥34,075
12893-0016-0DS-1-101.3 9.8 20
7~10 営業日
(100個セット)¥21,623
12893-0006-2DS-1-101.3 9.8 20
7~10 営業日
(200個セット)¥41,627
12893-0017-8DS-1-121.3 11.8 24
7~10 営業日
(50個セット)¥12,387
12893-0007-0DS-1-121.3 11.8 24
7~10 営業日
(100個セット)¥23,155
12893-0018-6DS-1-161.3 15.8 30.3
7~10 営業日
(50個セット)¥15,194
12893-0008-9DS-1-161.3 15.8 30.3
7~10 営業日
(100個セット)¥28,767
12893-0019-4DS-1-201.3 19.8 32.7
7~10 営業日
(50個セット)¥15,449
12893-0009-7DS-1-201.3 19.8 32.7
7~10 営業日
(100個セット)¥29,278
12893-0020-8DS-1-241.3 23.8 37.6
7~10 営業日
(50個セット)¥16,520
12893-0010-0DS-1-241.3 23.8 37.6
7~10 営業日
(100個セット)¥31,421

補足イメージ

商品の詳細

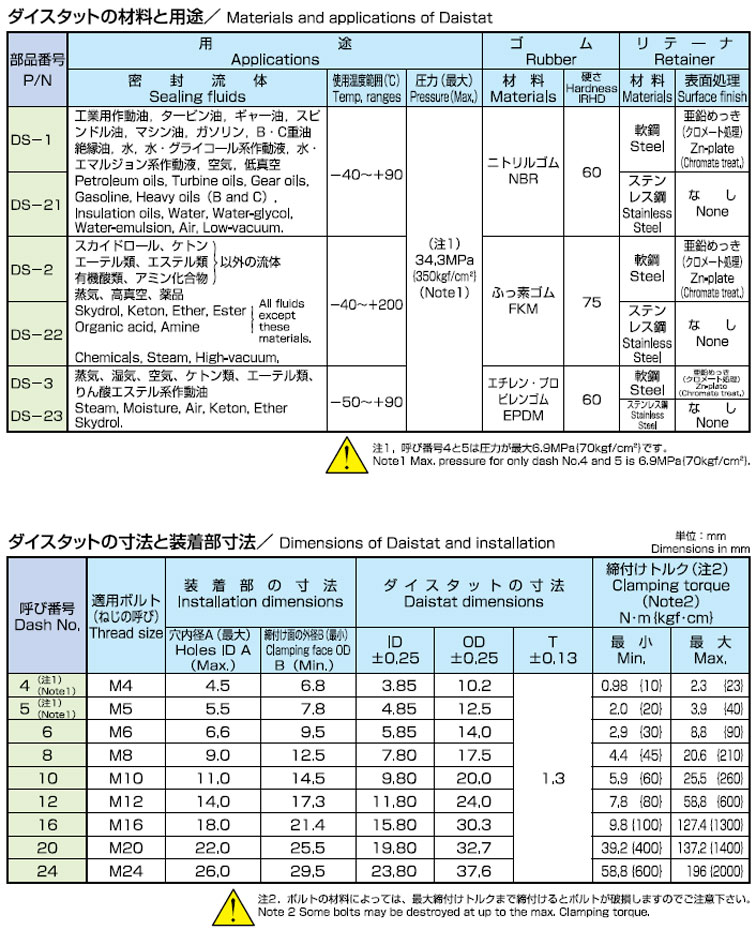

  • 【ダイスタットの材質と用途】
  • 部品番号
    P/N
    用途 ゴム リテーナ
    密封流体
    使用温度範囲
    (℃)
    圧力
    (最大)
    材料
    材料
    表面処理
    DS-1
    工業用作動油、タービン油、ギヤ油、スピンドル油、マシン油、ガソリン、B・C重油、絶縁油、水、水・グライコール系作業油、水・エマルジョン系作動油、空気、低真空
    -40~+90
    35MPa
    (注1)
    二トリルゴム
    軟鋼
    三価クロメート
    DS-21
    ステンレス鋼
    なし
    DS-2
    下記以外の流体
    リン酸エステル系作動油、ケトンエーテル類、エステル類、有機酸類、アミン化合物、蒸気、高真空、薬品
    -20~+200
    ふっ素ゴム
    軟鋼
    三価クロメート
    DS-22
    ステンレス鋼
    なし
  • 注1. 呼び番号3~5は圧力が最大7.0MPaです。

  • 【ダイスタットの寸法と装着部寸法】
  • 呼び番号 適用ボルト
    (ねじの呼び)
    装着部の寸法
    (mm)
    ダイスタットの寸法
    (mm)
    締付けトルク
    (注2)
    (N・m)
    穴内径A
    (最大)
    締付け面の外径B
    (最小)
    ID ±0.25
    OD ±0.25
    T ±0.13
    最小
    最大
    3 (注1)
    M3
    3.4
    5.3
    2.85
    7.8
    1.0
    0.6
    1.3
    4 (注1)
    M4
    4.5
    6.8
    3.85
    10.2
    1.3
    1.0
    2.3
    5 (注1)
    M5
    5.5
    7.8
    4.85
    12.5
    2.0
    4.0
    6
    M6
    6.6
    9.5
    5.85
    14.0
    3.0
    9.0
    8
    M8
    9.0
    12.5
    7.80
    17.5
    4.5
    21
    10
    M10
    11.0
    14.5
    9.80
    20.0
    6.0
    26
    12
    M12
    14.0
    17.3
    11.80
    24.0
    8.0
    60
    16
    M16
    18.0
    21.4
    15.80
    30.3
    10
    130
    20
    M20
    22.0
    25.5
    19.80
    32.7
    40
    140
    24
    M24
    26.0
    29.5
    23.80
    37.6
    60
    200
  • 注1. 呼び番号3~5は圧力が最大7.0MPaです。
  • 注2. ボルトの材料によっては、最大締付けトルクまで締付けるとボルトが破損しますのでご注意下さい。
